Морские контейнеры в условиях полной автономии: интеграция с солнечными панелями

Использование морских контейнеров в качестве основы для удаленных объектов — тренд, который давно вышел за рамки временных бытовок. Сегодня из них создают автономные мастерские, пасеки, полевые лаборатории, склады с автоматизированным учетом и полноценные жилые модули.

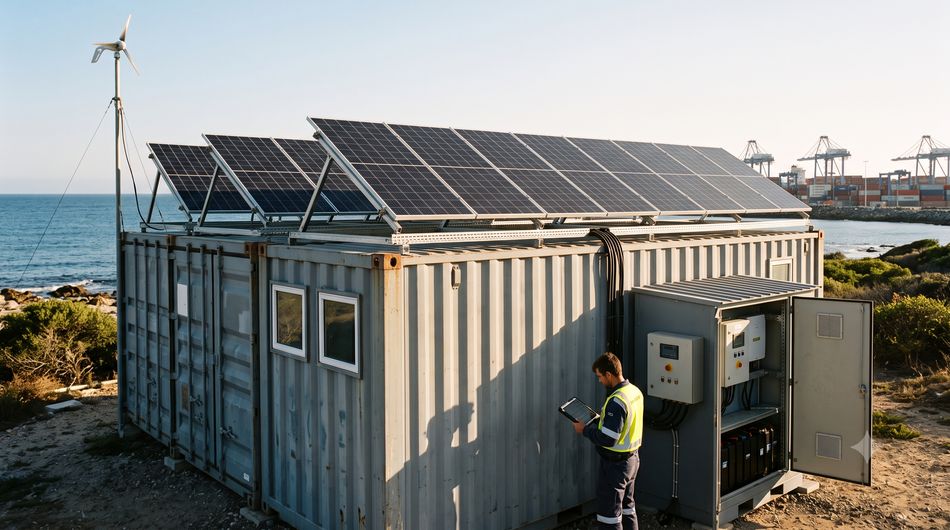

Главный вызов для таких объектов — энергоснабжение. Тянуть стационарную электросеть в поле, лес или на необорудованный участок долго и дорого, а постоянно жечь топливо в генераторе — шумно и экономически невыгодно. Логичным и экологичным решением становится создание солнечной электростанции (СЭС) прямо на крыше контейнера.

У контейнеров есть огромное преимущество для СЭС: жесткая плоская крыша, прочный стальной каркас и гарантированная полезная площадь. Рассмотрим, как правильно рассчитать, выбрать и смонтировать автономную солнечную станцию для 20- и 40-футовых модулей.

Шаг 1. Оцениваем полезную площадь крыши

Прежде чем покупать оборудование, нужно понять, сколько панелей физически поместится на металлической кровле.

• 20-футовый контейнер: имеет габариты крыши примерно $6,06 \times 2,44$ метра. Полезная площадь — около 14,7 кв. м.
• 40-футовый контейнер: габариты крыши составляют $12,19 \times 2,44$ метра. Полезная площадь — около 29,7 кв. м.

Современные монокристаллические солнечные панели мощностью 400–450 Вт имеют стандартный размер примерно $1,72 \times 1,13$ метра (около 2 кв. м).

• На крыше 20-футового контейнера можно комфортно разместить 6 панелей (общей мощностью около 2,4–2,7 кВт).
• На крыше 40-футового контейнера поместится до 12–14 панелей (общей мощностью 4,8–6,3 кВт).

Шаг 2. Расчет энергопотребления (Что потянет станция?)

Для полной автономии критически важно рассчитать суточный баланс потребления. Станция на контейнере должна не просто питать приборы днем, но и успевать заряжать аккумуляторы на темное время суток или пасмурные дни.

Вот примерный расчет возможностей станции на базе 20-футового контейнера (доступно около 2,5 кВт установленной мощности панелей) для разных типов объектов:

• Основные потребители: LED-освещение, ноутбук, роутер, камера видеонаблюдения, сигнализация.
• Суточное потребление: около 1,5–2 кВт⋅ч.
• Вердикт: С избытком. Станция полностью покроет нужды объекта даже в зимний период.

Мастерская или пасека

• Основные потребители: Освещение, зарядка электроинструмента, кратковременное включение станков, медогонки или компрессора (мощностью до 1,5 кВт).
• Суточное потребление: около 3–4 кВт⋅ч.
• Вердикт: Впритык. В летние месяцы энергии будет более чем достаточно, но осенью и зимой придется соблюдать экономный режим или периодически подключать генератор.

Жилой модуль или полевой офис

• Основные потребители: Мини-холодильник, свет, зарядка гаджетов, небольшая насосная станция, кратковременное использование чайника или микроволновки.
• Суточное потребление: около 4–6 кВт⋅ч.
• Вердикт: Отлично для теплого сезона. Весной и летом автономия будет полной. Однако зимой потребуется альтернативное отопление (дрова, газ или жидкое топливо), так как кондиционер или электрообогреватель СЭС автономно не потянет.

Шаг 3. Подбор компонентов автономной системы

Для создания системы «off-grid» (полная автономия) вам понадобится стандартный комплект оборудования, который размещается внутри самого контейнера:

1. Солнечные панели (PV-модули): Монокристалл, желательно с технологией Half-Cut. Они стабильнее работают при частичном затенении — например, если на край крыши упала тень от дерева или соседней постройки.

2. Инвертор: Нужен гибридный или автономный инвертор с чистой синусоидой, чтобы не повредить чувствительную электронику инструмента, насоса или котла. Для 20-футового контейнера оптимален инвертор на 3–3,5 кВт, для 40-футового — на 5–6 кВт.

3. Аккумуляторные батареи (АКБ): Категорически рекомендуются литий-железо-фосфатные аккумуляторы (LiFePO4). Они дороже автомобильных или гелевых, но выдерживают до 4000–6000 циклов разряда (против 500 у геля), не боятся глубокого разряда и абсолютно безопасны для закрытых помещений, так как не выделяют газов. Для базового жилого модуля на 24V или 48V понадобится емкость минимум 100–200 А⋅ч.

Шаг 4. Особенности монтажа на стальную крышу

Монтаж СЭС на морской контейнер имеет свою специфику, связанную со свойствами металла. Контейнер сильно нагревается на солнце и подвержен ветровым (парусным) нагрузкам.

1. Создание вентиляционного зазора

Нельзя крепить панели вплотную к металлу крыши. При сильном нагревании солнечные панели теряют КПД (примерно на 0,4% на каждый градус выше стандартных 25 °C). К тому же, раскаленная крыша контейнера превратит внутреннее пространство в духовку. Между панелью и крышей должен быть воздушный зазор не менее 10–15 см для естественного охлаждения потоками воздуха.

2. Крепление без нарушения герметичности

Крыша контейнера сделана из профилированной стали толщиной всего 1,5–2 мм. Вкручивать саморезы прямо в нее — прямой путь к протечкам через полгода.

• Правильный вариант: Использовать специальный алюминиевый профиль (рейлинги) и крепить их к верхним продольным балкам контейнера (швеллерам), которые значительно толще кровельного листа. Места фиксации обязательно обрабатываются кровельным полиуретановым герметиком.
• Альтернатива без сверления: Приварка монтажных шпилек или уголков к силовому каркасу (верхним ребрам) контейнера. К ним уже болтами крепится несущая алюминиевая рама под панели.

3. Угол наклона

Если контейнер стоит стационарно, панели лучше монтировать не строго горизонтально, а под наклоном на южную сторону (для северного полушария). Угол наклона зависит от географической широты (например, для юга Украины оптимальный угол для лета — ~30–35°, для зимы — ~60°). Наклонный монтаж также решает проблему самоочистки: дождь будет смывать пыль, а зимой на панелях не будет задерживаться снег.

Чек-лист безопасности и эксплуатации

• Температурный режим для электроники: Инвертор и LiFePO4 аккумуляторы нельзя размещать в неотапливаемой или невентилируемой зоне контейнера. При температуре ниже 0 °C литиевые аккумуляторы запрещено заряжать, а при температуре выше 40 °C электроника инвертора будет уходить в защиту. Выделите под оборудование изолированный, утепленный отсек с принудительной вентиляцией.
• Заземление: Морской контейнер — это огромный металлический проводник. Корпуса панелей, рама и сам контейнер должны быть объединены в общий контур заземления. Также обязательна установка молниезащиты (УЗИП) в цепи постоянного тока от панелей к инвертору.
• Резерв: Для полностью автономных систем всегда закладывайте в бюджет небольшой инверторный бензогенератор на 1,5–2 кВт. Он спасет систему, если затяжная осенняя непогода или снегопад затянутся на неделю, и плата БМС (система управления батареей) отключит аккумуляторы по критическому разряду.
